چیلر چیست؟ انواع چیلر و عملکرد آنها مواردی هستند که در تعیین نوع چیلر انتخابی بسیار تأثیر گذار است. چیلر به عنوان یک محصول جانبی مهم، حرارتی که از مایع جذب شده یا باید به محیط خارج دفع شود یا برای کاراییهای بالاتر برای مقاصد گرمایی استفاده میشود. چیلر دستگاهی است که حرارت را از مایع (معمولاً آب) بر اساس سیکل تبرید تراکم بخار و یا جذبی میزداید. این مایع میتواند برای خنک کاری هوا و یا دستگاهها استفاده شود که معمولاً به صورت سیکل و درون یک مبدل حرارتی جریان دارد.
نگرانیهایی در مورد طراحی و انتخاب چیلر وجود دارد.
این نگرانیها شامل کارایی، بازده، تعمیر و نگهداری، آسیب پذیریهای محیطی است.
چیلرهایی که توسط شرکت بام تبرید سازان طراحی و استفاده میشود تمامی این موارد ذکر شده و استانداردها رعایت میگردد.
چیلر صنعتی یکی از محصولات تبرید صنعتی است و برای اطلاعات بیشتر درباره چیلر صنعتی پیشنهاد میشود مطلب «راهنمای خرید و انتخاب چیلر صنعتی – بررسی انواع، کاربردها و نکات مهم» را نیز مطالعه کنید.
چیلر تهویه مطبوع یکی از محصولات تهویه مطبوع است و برای اطلاعات بیشتر درباره چیلر تهویه مطبوع پیشنهاد میشود مطلب «چیلر تهویه مطبوع: راهنمای جامع انواع، اجزا و کاربردها» را نیز مطالعه کنید.
1. مقدمهای بر چیلر
در راستای معرفی انواع سیستم های سرمایشی، می توان چیلر را نام برد. این سیستم سرمایشی جزئی از امکانات و تاسیسات یک ساختمان به حساب می آید.
تعریف چیلر و عملکرد کلی آن
چیلر یک واژه انگلیسی به معنا سرد کن است. به طور کلی می توان گفت چیلر ها دستگاه هایی هستند که عملکرد سرمایشی دارند. این دستگاه می تواند سبب شود گرما از سیالی که در چرخه تبریدی قرار دارد؛ دفع شود. این گرما باید از این سیال دفع شود تا سیکل تبرید یا چرخه سرمایش بتواند ادامه پیدا کند. گرمایی که توسط این دستگاه دفع می شود؛ می تواند به محیط پیرامون دفع شود. البته می توان از این گرما استفاده های بهتری نیز کرد. می توان از این گرما برای کاربرد های گرمایشی استفاده نمود. در طراحی و تولید این دستگاه سعی می شود؛ بازده آن بالا باشد تا بهترین عملکرد را داشته باشد.
سیستم خنک کنندگی چیلر از مرکز بوده، که سرما را از مرکز به فضاهای مختلف ساختمان انتقال می دهد. چیلر از راندمان خوبی برخوردار می باشد، به همین جهت در تمامی انواع ساختمان ها می تواند مورد استفاده قرار گیرد.
چیلر نقش کلیدی در سیکل تبرید دارد. برای اطلاعات بیشتر درباره عملکرد چیلر پیشنهاد میشود مطلب «چیلر چگونه کار می کند؟» را نیز مطالعه کنید.
از کاربرد انواع چیلرها می توان به استفاده از آن ها در صنایع شیمیایی، دستگاه ها و یخچال های خانگی، نگهداری مواد غذایی، تهویه مطبوع صنعتی و بسیاری موارد دیگر اشاره کرد. عملکرد چیلرها به این صورت است که با تراکم بخار، حذف و انتقال گرما از آب، سبب ایجاد سرما، و خنک شدن فضا می شود.
نقش چیلر در سیستمهای سرمایشی و تهویه مطبوع
مزایای استفاده از چیلر در صنایع مختلف
یکی از مزایای چیلر در مقایسه با دیگر سیستم های سرمایشی مورد استفاده در ساختمان ها؛ این است که این سیستم دارای عملکردی بهتر و پرقدرت تر است.
مزایا و ویژگیهای چیلرهای تراکمی عبارتند از:
- راندمان بالا
- قابل تنظیم برای بکارگیری قسمتی از ظرفیت سیستم
- قابل تنظیم به جهت استفاده در تمامی نقاط و شرایط آب و هوایی
- کاهش و صرفه جویی در مصرف برق در مدل های جدید و پیشرفته
- قابل استفاده در محیط و اماکن بسته
- قابل کنترل با بکارگیری دستگاه های الکترونیکی
از مزایای چیلر جذبی میتوان به موارد زیر اشاره کرد:
- کاهش هزینه ها، به جهت استفاده از انرژی حرارتی
- افزایش دمای هوا و بالابردن راندمان سیستم سرمایشی در فصول گرم
- عدم نیاز و بکارگیری تجهیزات مربوط به برق اضطراری
- عدم استفاده از برق و در راستای آن، کاهش تولیدات آلاینده ها
- حذف کمپرسور و به دنبال آن کاهش میزان سر و صدا
- کاهش خطرات و آسیب های زیست محیطی
2. انواع چیلر بر اساس نوع عملکرد
سیستم سرمایشی چیلر را می توان بر اساس منبع انرژی و نوع کاربرد آنها، به دو نوع جذبی و تراکمی تقسیم بندی کرد. اصلی ترین تفاوت این دونوع این است که، عملکرد چیلرهای جذبی با انرژی حرارتی و عملکرد نوع تراکمی آن با انرژی برق می باشد.
تاثیرات زیست محیطی چرخه عمر سیستم سرمایشی، بازده و عملکرد و موارد مربوط به نگهداری و تعمیرات، از آن دسته مواردیست که در حین انتخاب نوع سیستم باید به آن ها توجه داشت. با در نظر داشتن موارد گفته شده، استفاده از چیلرهای جذبی، مورد استقبال بیشتری می باشد، چرا که کارکرد این نوع از سیستم با استفاده از انرژی حرارتی است که همین امر سبب کاهش هزینه های مصرفی خواهد شد.
چیلر انواع بسیار مختلفی دارد. این دستگاه ها را می توان از لحاظ موارد مختلفی تقسیم بندی کرد. چیلرها را به صورت کلی بر اساس عملکرد خود و نحوه خنک کردن ماده مبرد، به سه دسته تقسیم بندی می کنند:
- دستگاه آب خنک
- دستگاه هوا خنک
- دستکاه تبخیری
همچنین باید گفت این دستگاه ها بر اساس موارد دیگر به دو دسته تراکمی و جذبی تقسیم بندی می شوند:
- چیلرهای تراکمی
- چیلرهای جذبی
دستگاه های سرد کن تراکمی و جذبی نیز، به دسته های مختلفی تقسیم بندی می شوند. اصول کار هر یک از این دستگاه ها با یکدیگر متفاوت است.
دستگاه های تراکمی با انرژی برق یا همان انرژی الکتریکی کار می کنند. دستگاه های سرد کن جذبی نیز با استفاده از انرژی حرارتی کار می کنند.
سیستم سرمایشی چیلر را می توان بر اساس منبع انرژی و نوع کاربرد آنها، به دو نوع جذبی و تراکمی تقسیم بندی کرد. اصلی ترین تفاوت این دونوع این است که، عملکرد چیلرهای جذبی با انرژی حرارتی و عملکرد نوع تراکمی آن با انرژی برق می باشد.
3. انواع چیلر بر اساس کاربرد
دستگاه های چیلر بر اساس مکانی که در آن استفاده می شوند نیز تقسیم بندی می کنند:
- دستگاه های سرد کن صنعتی (چیلر صنعتی) (Industrial Chillers)
- سرد کن تهویه مطبوع خانگی (چیلر تهویه مطبوع) (HVAC Chillers)
چیلر تهویه مطبوع برای سرمایش فضاها استفاده میشود و چیلر صنعتی برای خنککاری دستگاهها یا فرآیندها (مثل چیلر زیر صفر، چیلر آبی صنعتی، چیلر لیرز، چیلر تزریق پلاستیک) استفاده میشود.
چیلر زیر صفر یکی از انواع چیلر صنعتی است و برای اطلاعات بیشتر درباره چیلر زیر صفر صنعتی پیشنهاد میشود مطلب «چیلر زیر صفر صنعتی چیست؟ بررسی عملکرد، انواع و کاربردها» را نیز مطالعه کنید.
برای اطلاع بیشتر درباره چیلر صنعتی، مقاله «راهنمای خرید و انتخاب چیلر صنعتی» را مطالعه کنید. ضمن اینکه کاربردهای چیلر صنعتی بصورت مفصلتر در مقاله «کاربردهای چیلر صنعتی» بررسی شده است.

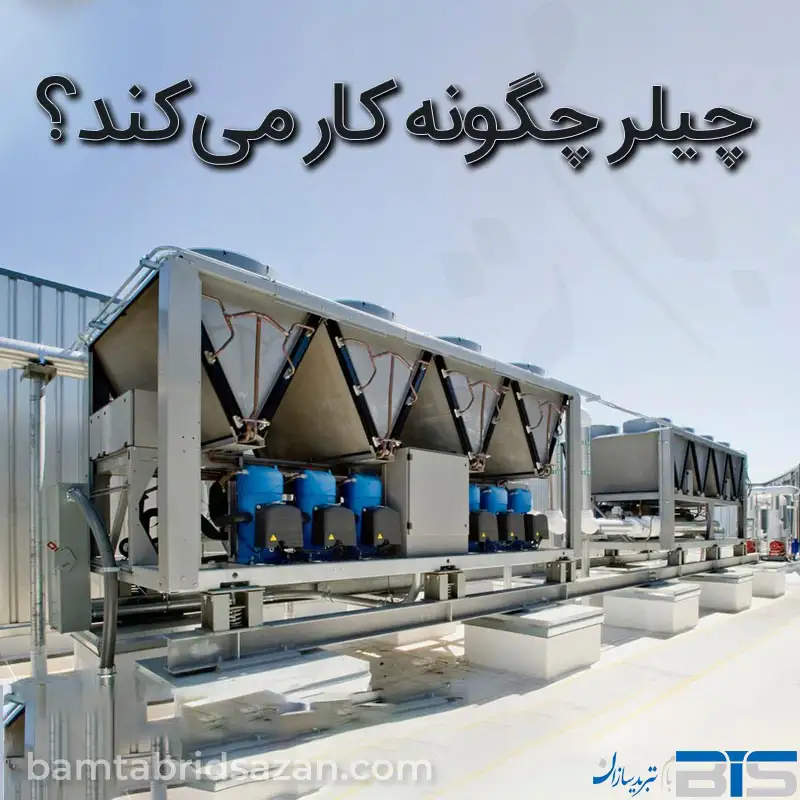

4. نحوه عملکرد چیلرها
چیلرها بر اساس متراکم کردن مبرد عملکرد خود را انجام می دهد. ابتدا کمپرسور این دستگاه سبب متراکم شدن مبرد شده و وارد کندانسور می شود. در کندانسور مبرد تبدیل به مایع می شود. در نهایت مبرد وارد اواپراتور شده و این گونه گرمای آب گرفته شده و آب سرد ایجاد می شود. اساس کار دستگاه چیلر جذبی نیز، بسیار مشابه با دستگاه سرد کن تراکمی می باشد. اما تفاوتی که این دو دستگاه با یکدیگر دارند در نحوه متراکم کردن کار خروجی از اواپراتور است. در دستگاه سرد کن جذبی از مایعی به نام لیتیوم بروماید استفاده می شود و به کمک این مایع، بخار آب جذب می شود.
4.1. چیلرهای تراکمی (Vapor Compression Chiller)
چیلرهای تراکمی برای ایجاد سرما و برودت، از انرژی الکتریکی استفاده می کنند و این انرژی الکتریکی با توجه به کار کمپرسور مصرف می شود. این نوع چیلر رایجترین نوع چیلرها است.
4.1.1. سیکل تبرید در چیلرهای تراکمی
در چیلر تراکمی گاز ابتدا توسط کمپرسور، متراکم میگردد، این گاز سپس به کندانسور وارد شده توسط آب یا هوای محیط، خنک شده و به مایع تبدیل میگردد. این مایع با عبور از شیر انبساط یا لوله موئین وارد خنککننده (اواپراتور) میشود که در فشار کمتری قرار دارد این کاهش فشار باعث تبخیر مایع گردیده و در نتیجه مایع سردکننده با گرفتن حرارت نهان تبخیر خود از محیط خنککننده، باعث ایجاد برودت در موادی که با قسمت خنککننده در ارتباطند، میگردد.
سپس گاز ناشی از تبخیر، به کمپرسور منتقل میشود.
با عبور بخار با سرعت در یک مسیر هوای کندانسور مکیده میشود.
خلاء در کندانسور به علت تبدیل بخار به آب و اختلاف حجم بین بخار و آب ایجاد میگردد.
اصول کار چیلر تراکمی بدین شکل است که سیال مبرد وارد لولهها یا به اصطلاح تبخیر کننده که در داخل اتاق یا محلی که میخواهیم سرد کنیم میشود گرما از هوای اتاق به سیال مبرد داده میشود و سیال در نتیجه گرفتن گرما تبخیر میشود و در عوض درجه حرارت اتاق پایین میآید و دارای شرایط زیر باشد:
- دمای آب رفت برج خنک کن بایستی ۲۸ درجه سانتیگراد باشد.
- دمای آب برگشت برج خنک کن بایستی ۵ درجه سانتیگراد با رفت اختلاف داشته باشد.
- فشار گاز فریون در مکش چیلر تراکمی بایستی ۴۵ تا ۷۵ پیاسآی ورانش ۲۰۰ تا ۲۶۰ پیاسآی باشد با کندانسور آبی.
- هنگامی که میخواهیم گاز تزریق کنیم بایستی شیر سرویس آن را ببندیم.
- در حالت کارکرد چیلر تمامی شیرهای آن بایستی باز باشد. مکش – رانش – مایع.
- برای روشن کردن چیلر ابتدا فن برج سپس پمپ فن کوئل و بعد از آن پمپ برج را روشن میکنیم.
- برای وکیوم کردن چیلر بایستی چیلر خاموش باشد.
- برای روغن زدن هم بایستس دستگاه خاموش باشد.
- فشار روغن حداقل PSi 20 بیشتر از درجه فشار مکش باشد.
- سطح شیشه نشان دهنده مایع مبرد باید صاف و بدون حالت کف زدگی باشد.
- روغن داخل کمپرسور حدود ۱/۲ سطح شیشه روغن نما باشد و اگر از ۱/۴ سطح شیشه کمتر باشد روغن لازم را تأمین کنید.
- مقدار اسید برای هر ظرفیت چیلر معادل ۱/۵ کیلوگرم پیشنهاد میشود.
- از گیج قرمز برای فشار زیاد و تست ازت استفاده میشود.
- از گیج آبی (یا سبز) برای فشار کم و وکیوم کردن دستگاه چیلر استفاده میشود.
4.1.2. اجزای اصلی چیلرهای تراکمی
اجزای اصلی چیلرهای تراکمی، چهار المان اصلی زیر را شامل میشود:
- کمپرسور
- کندانسور
- مبرد و شیر انبساط
- اواپراتور
در ادامه با اجزای دیگری که در عملکرد چیلرهای تراکمی نقش دارند آشنا می شویم:
- الکتروموتور: میل لنگ کمپرسور را به حرکت در میآورد حرکت دورانی میل لنگ باعث حرکت رفت و برگشت پیستون در داخل سیلندر میگردد در نتیجه گاز مبرد در کمپرسور متراکم میشود.
- کوپلینگ: جفت کننده محور الکترو موتور با محور میل لنگ کمپرسور است.
- کمپرسور: گاز خروجی از اواپراتور را متراکم کرده وارد کندانسور میکند.
- لوله رانش: گاز خروجی از کمپرسور را به کندانسور هدایت میکند.
- کندانسور: کندانسور این چیلر از نوع پوسته و لوله است در داخل پوسته گاز مبرد و در داخل لولهها آب خنک جریان دارد. گاز داغ و متراکم توسط لوله وارد پوسته کندانسور میشود. به علت تماس با لولههای مسی حاوی آب خنک، خنک شده به مایع تبدیل میشود و از پایین از طریق لوله خارج میشود. آب جریانی از طریق لوله وارد کندانسور شده واز طریق لوله خارج میشود. آب خروجی از کندانسور به برج خنک کن هدایت میشود تا پس از خنک شدن دوباره به کندانسور برگردد.
- لوله خروج مایع مبرد از کندانسور
- شیر سرویس کندانسور: برای بستن لوله خروج مبرد از کندانسور در مواقع سرویس و تعمیرات و توقف طولانی دستگاه مورد استفاده قرار میگیرد.
- شیر تغذیه ماده مبرد: برای شارژ سیستم استفاده میشود.
- فیلتر درایر یا صافی رطوبت گیر: وجود مواد جامد و رطوبت در دستگاه تبرید موجب بروز اشکالاتی میگردد که برای جلوگیری آن از وسیلهای به نام فیلتر برای گرفتن مواد جامد و درایر برای گرفتن رطوبت موجود در سیستم استفاده میشود.
- شیر برقی: که در صورت وصل بودن جریان الکتریکی مسیر عبور مایع مبرد را باز نگه میدارد این شیر برقی از ترموستات فرمان میگیرد.
- شیشه رویت یا سایت گلاس: میزان تغذیه ماده مبرد در سیستم و همچنین وجود رطوبت بیش از حد را در سیستم مشخص مینماید.
- اواپراتور: ماده مبرد پس از عبور از شیر انبساط وارد اواپراتور چیلر میشود ودر داخل لولههای مسی تبخیر شده و به صورت بخار از اواپراتور خارج میشود. تبخیر در اواپراتورباعث سرد شدن آب جریانی در پوسته میگردد. آب سرد شده از محل بطرف هواساز و فن کویلها جریان مییابد و در برگشت از هواسازیا فن کویلها از محل وارد اوپراتور چیلر میشود.
- شیر انبساط ترموستاتیک: که از دمای گاز خروجی از اواپراتور تأثیر گرفته مقدار ماده مبرد ورودی به اواپراتور را تنظیم مینماید.
- لوله مکش: گاز خروجی از اواپراتور از طریق لوله وارد قسمت مکش کمپرسور میگردد.
- تابلو وسایل اندازهگیری و کنترل فشار: که مانومترهای فشار زیاد و فشارکم کنترل فشار کم و زیاد و کنترل فشار روغن روی آن نصب شدهاند.
4.1.3. انواع کمپرسورهای مورد استفاده در چیلرهای تراکمی
چیلرهای تراکمی بسته به نوع کمپرسوری که در آن بکار رفته است، به چهار دسته زیر تقسیم میشوند:
کمپرسور رفت و برگشتی
کمپرسور اسکرو
کمپرسور اسکرال
کمپرسور سانتریفیوژ
4.2. چیلرهای جذبی (Absorption Chiller)
در چیلرهای جذبی از انرژی حرارتی و شعله مستقیم استفاده می شود و برای افزایش راندمان دستگاه، محلول لیتیوم بروماید بکار می رود، که از مزیت های چیلر جذبی به حساب می آید.
به عبارت دیگر چیلرهای جذبی بدون کمپرسور و با استفاده از منبع گرما (مثل بخار یا شعله مستقیم) کار میکند و بیشتر در پروژههای بزرگ یا جایی که انرژی گرمایی هدر رفته داریم استفاده میشود.
4.2.1. انواع چیلر جذبی
۱- گروه تک اثره (Single effect)
که خود به سه دسته چیلرهای تک اثره با تغذیه بخار، تک اثره با تغذیه آب داغ (دمای بالای ۱۰۰ درجه سانتیگراد) و تک اثره با تغذیه آب گرم) دمای زیر۱۰۰ درجه سانتیگراد) تقسیم میشوند که نحوه کار آنها مشابه بوده و همگی دارای حداقل یک مولد حرارتی میباشند.
۲- گروه دو اثره (Double effect)
که به دو دسته دو اثره با تغذیه بخار و دو اثره با شعله مستقیم طبقهبندی میشوند.
این چیلرها، جز نسل جدید چیلرهای جذبی بوده و دارای سیکل تبرید کاملتری نسبت به چیلرهای جذبی تک اثرهاست.
4.2.2. نحوه عملکرد و اجزای اصلی
نحوه عملکرد چیلرهای جذبی به اینصورت است که آب گرما را جذب کرده و همین امر سبب کاهش دما و خنک شدن محیط می گردد.
در این سیکل از یک مادۀ جاذب به عنوان سیال ثانویه استفاده می گردد.
این ماده، گازهای حاصل از تبخیر مبرد در تبخیرکننده را که موسوم به سیال اولیه است را جذب می کند.
4.2.3. تفاوت چیلرهای جذبی و تراکمی
- چیلر تراکمی، دستگاهی تبریدی است که در از انرژی الکتریکی استفاده میشود، این درحالی است که چیلرهای جذبی از حرارت استفاده میگردد.
- در چیلرهای جذبی برخلاف چیلرهای تراکمی از جذبکننده (Absorber) و مولد حرارتی (ژنراتور) به جای کمپرسور استفاده میشود.
4.2.4. استفاده از لیتیوم بروماید در چیلرهای جذبی
عمومیترین خنککننده در چیلرهای جذبی سیستم برمید لیتیم (لیتیوم برماید) است.
در این سیستم، در قسمت جذب کننده، بخار آب توسط لیتیوم برماید غلیظ جذب شده و در قسمت مولد حرارتی، آب بر اثر حرارت تبدیل به بخار میشود. بخار آب در کندانسور که دارای فشار ۱/۰ اتمسفر است به حالت مایع در میآیدو سپس در خنککننده که تحت فشار ۰٫۰۱ اتمسفر دوباره به بخار تبدیل میگردد و آب برای اینکه تبخیر گردد گرمای نهان خود را از محیط خنککننده میگیرد و باعث ایجاد برودت میگردد سپس بخار آب ایجاد شده در خنککننده به جذبکننده منتقل میگردد و دوباره این چرخه تکرار میشود.
5. دستهبندی چیلرها بر اساس روش خنکسازی
5.1. چیلرهای آب خنک
چیلر آب خنک نوعی چیلر صنعتی است که سیکل تبرید در آن با آب خنک صورت میگیرد.
چیلر آب خنک از نظر روش خنکسازی یکی از انواع چیلر است. برای اطلاعات بیشتر درباره چیلر آب خنک پیشنهاد میشود مطلب «چیلر آبی صنعتی: بررسی تخصصی، عملکرد و مزایای سیستمهای آب خنک» را نیز مطالعه کنید.

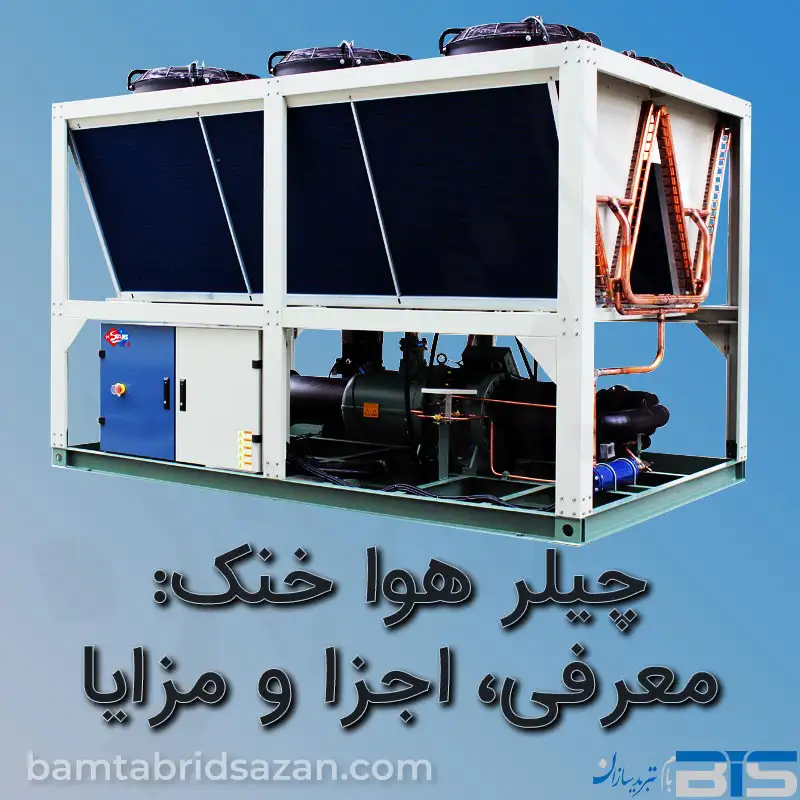

5.2. چیلرهای هوا خنک
چیلرهای هوا خنک سیستمهای برودتی (سرمایشی) هستند که هم در ساختمانهای اداری و هم صنعتی برای خنک سازی و نیز رطوبت زدایی مورد استفاده قرار میگیرند. چیلرهای هوا خنک موارد استفاده بسیار زیادی در آپارتمانهای مسکونی، هتلها، رستوران، باشگاه ورزشی و غیره دارند. اجزای اصلی یک چیلر هوا خنک عبارتند از کمپرسور، کندانسور هوا خنک، شیر انبساط ، اواپراتور، گاز مبرد و لولههای انتقال دهندهی مبرد و آب.
چیلر هوا خنک از نظر روش خنکسازی یکی از انواع چیلر است. برای اطلاعات بیشتر درباره چیلر هوا خنک پیشنهاد میشود مطلب «چیلر هوا خنک: معرفی، اجزا و مزایای سیستم سرمایشی هوا خنک» را نیز مطالعه کنید.
5.3. چیلرهای تبخیری
چیلر تبخیری (Evaporative Chiller) نوعی سیستم سرمایشی است که در آن، فرآیند خنکسازی با استفاده از تبخیر آب انجام میشود. برخلاف چیلرهای آب خنک (Water-Cooled) و هوا خنک (Air-Cooled)، در این دستگاه، هم از آب و هم از هوا برای دفع حرارت استفاده میشود. این ترکیب باعث میشود چیلر تبخیری از نظر مصرف انرژی بسیار بهینهتر عمل کرده و بازده حرارتی بالاتری داشته باشد، بهخصوص در مناطقی با آبوهوای گرم و خشک.
عملکرد چیلر تبخیری چگونه است؟
در چیلر تبخیری، گرمای مبرد در کندانسور به کمک جریان هوا و تبخیر آب دفع میشود. این سیستم معمولاً شامل فن، پدهای تبخیری و جریان پیوسته آب است. زمانی که هوا از روی سطح مرطوب عبور میکند، آب تبخیر شده و گرمای محیط را جذب میکند، در نتیجه دمای مبرد کاهش مییابد.
مزایای چیلر تبخیری
- بازده انرژی بالا نسبت به چیلرهای هوا خنک در شرایط مناسب اقلیمی
- مصرف برق کمتر به دلیل عملکرد ترکیبی آب و هوا
- هزینه نگهداری مناسب نسبت به سیستمهای آبخنک بزرگ
- سازگار با اقلیم گرم و خشک مانند بخشهایی از ایران و خاورمیانه
معایب و محدودیتها
- وابستگی به کیفیت و تأمین آب مناسب
- عملکرد ضعیفتر در مناطق مرطوب
- نیاز به رسوبزدایی و نگهداری منظم برای جلوگیری از کاهش راندمان
کاربردهای چیلر تبخیری
چیلرهای تبخیری در پروژههایی مانند:
- سیستم تهویه مطبوع در مناطق خشک
- صنایع سبک
- سولهها و کارگاههای تولیدی
- مراکز داده کوچک و متوسط
کاربرد دارند و میتوانند جایگزین مناسبی برای چیلرهای هواخنک در اقلیمهای خاص باشند.
چیلر تبخیری، گزینهای هوشمندانه برای استفاده در مناطق با رطوبت پایین است. اگر به دنبال کاهش هزینههای مصرف انرژی هستید و شرایط اقلیمی منطقهتان مناسب است، این نوع چیلر میتواند انتخابی ایدهآل باشد.
6. اجزای مهم چیلرهای تراکمی
6.1. کمپرسور و انواع آن
کمپرسورهایی که در چیلرهای تراکمی بکار رفته است، به چهار دسته زیر تقسیم میشوند:
- کمپرسور رفت و برگشتی
- کمپرسور اسکرو
- کمپرسور اسکرال
- کمپرسور سانتریفیوژ
چیلر اسکرال به نوع کمپرسور (کمپرسور اسکرال) به کار رفته در چیلر اطلاق می شود.
چیلر اسکرال معمولا در تناژهای کم و متوسط مورد استفاده قرار میگیرد و برای کاربری های با تناژ بالا از چیلر اسکرو یا پیستونی یا سانتریفیوژ استفاده می شود. در چیلرهای اسکرال معمولا از چند کمپرسور اسکرال به صورت ترکیبی استفاده می شود تا ظرفیت آن افزایش یابد چیلر اسکرال مانند سایر چیلر های تراکمی بر پایه سیکل تبرید تراکمی کار می کند و به آن چیلر تراکمی اسکرال نیز گفته می شود.
6.2. کندانسور در چیلر: قلب سیستم دفع حرارت
کندانسور (Condenser) یکی از اجزای کلیدی چیلر است که وظیفه دارد حرارت جذبشده از محیط یا فرایند را از چرخه تبرید خارج کند. این قطعه در واقع نقطهای است که مبرد داغ و گازیشده پس از فشردهسازی توسط کمپرسور، در آن وارد میشود و با از دست دادن گرما به حالت مایع تبدیل میگردد.
عملکرد کندانسور در چیلر چگونه است؟
مبرد داغی که از کمپرسور خارج میشود، وارد کندانسور میشود. در این مرحله، مبرد گرمای خود را به یک محیط خنککننده (هوا یا آب) منتقل میکند و به حالت مایع چگال تبدیل میشود. نوع کندانسور تعیین میکند که این انتقال حرارت چگونه انجام شود.
انواع کندانسور در چیلرها
- کندانسور هوایی (Air-Cooled Condenser)
در این نوع، گرمای مبرد با استفاده از جریان هوا و فنهای خنککننده دفع میشود. این کندانسورها معمولاً در چیلرهای هوا خنک استفاده میشوند و برای مناطق با کمبود آب بسیار مناسباند. - کندانسور آبی (Water-Cooled Condenser)
این کندانسورها از آب بهعنوان واسطه انتقال حرارت استفاده میکنند. عملکرد بهتر در دماهای بالا و راندمان بالاتر نسبت به نوع هوایی، از ویژگیهای آنهاست. - کندانسور تبخیری (Evaporative Condenser)
ترکیبی از روشهای هوایی و آبی است که در آن تبخیر آب باعث دفع سریعتر گرما میشود. این نوع کندانسور برای محیطهای گرم و خشک بسیار مؤثر است.
نقش کندانسور در بازده چیلر
عملکرد مؤثر کندانسور، تأثیر مستقیمی بر بازده کل سیستم سرمایشی دارد. اگر کندانسور بهدرستی طراحی یا نگهداری نشود، فشار کاری سیستم افزایش یافته و مصرف انرژی بیشتر میشود. بنابراین نظافت منظم، کنترل رسوب و تهویه مناسب اطراف آن، برای حفظ راندمان سیستم حیاتی است.
6.3. اواپراتور در چیلر: محل اصلی جذب گرما
اواپراتور (Evaporator) یکی از حیاتیترین اجزای چیلر است که وظیفه اصلی آن جذب گرما از محیط یا سیال فرآیندی و انتقال آن به مبرد است. در واقع، اواپراتور نقطه آغاز چرخه سرمایش است؛ جایی که دمای محیط کاهش مییابد و سرمای مطلوب ایجاد میشود.
عملکرد اواپراتور در چیلر چگونه است؟
در اواپراتور، مبرد با فشار پایین و در حالت مایع وارد میشود. این مبرد بهواسطه کاهش فشار، بهسرعت تبخیر شده و طی این فرآیند، گرمای مورد نیاز برای تبخیر را از آب یا سیال عبوری در مبدل حرارتی دریافت میکند. نتیجه این تبادل، خنک شدن سیال و ورود مبرد بخار شده به کمپرسور است.
انواع اواپراتور در چیلرها
- اواپراتور پوسته و لوله (Shell and Tube Evaporator)
این نوع از رایجترین مدلهای صنعتی است که در آن آب یا سیال از میان لولهها عبور کرده و مبرد در اطراف آن (درون پوسته) تبخیر میشود. مناسب برای کاربردهای سنگین و ظرفیتهای بالا. - اواپراتور صفحهای (Plate Evaporator)
طراحی فشردهتری دارد و از صفحات نازک فلزی برای انتقال گرما استفاده میکند. راندمان بالاتری در انتقال حرارت داشته و بیشتر در چیلرهای کوچکتر و سیستمهای تهویه مطبوع خانگی و تجاری کاربرد دارد. - اواپراتور فندار (DX Coil یا Direct Expansion)
در این مدل، مبرد مستقیماً در کویلهای دارای فن تبخیر میشود و هوا مستقیماً خنک میشود. بیشتر در سیستمهای تهویه مطبوع مستقل و اسپلیتها دیده میشود.
نقش اواپراتور در عملکرد سیستم سرمایشی
عملکرد بهینه اواپراتور باعث کاهش دمای سیال با مصرف انرژی کمتر میشود. اگر اواپراتور دچار گرفتگی، رسوب یا کمبود مبرد شود، میزان سرمای تولیدشده کاهش یافته و کارایی کلی سیستم افت میکند. بنابراین، نگهداری منظم و شارژ صحیح مبرد برای سلامت و راندمان سیستم ضروری است.
6.4. مبرد (Refrigerant): قلب سیستم سرمایش چیلر
مبرد یا گاز خنککننده، اصلیترین ماده در چرخه تبرید چیلر است که وظیفه جذب و دفع حرارت را بر عهده دارد. این ماده طی یک فرآیند بسته درون اجزای مختلف چیلر از جمله کمپرسور، کندانسور، شیر انبساط و اواپراتور گردش میکند و با تغییر فاز بین گاز و مایع، گرمای محیط را جذب کرده و به بیرون منتقل میکند.
انتخاب نوع مبرد در عملکرد، راندمان انرژی و حتی سازگاری زیستمحیطی چیلر بسیار مهم است. رایجترین مبردها در چیلرهای تراکمی شامل R134a، R410a و R407c هستند. همچنین در چیلرهای جدید، استفاده از مبردهای با GWP پایین بهمنظور کاهش اثرات گلخانهای اهمیت زیادی پیدا کرده است.
6.5. شیر انبساط (Expansion Valve): تنظیمکننده جریان و فشار مبرد
شیر انبساط یکی از اجزای حیاتی در چیلرهای تراکمی است که وظیفه آن کاهش فشار مبرد مایع و تنظیم میزان ورود آن به اواپراتور است. این افت فشار باعث تبخیر سریع مبرد در اواپراتور و در نتیجه جذب گرمای محیط میشود.
شیر انبساط باید با دقت بالا طراحی و تنظیم شود تا جریان مبرد به تناسب نیاز بار سرمایشی کنترل شود. دو نوع رایج آن شامل شیر انبساط ترموستاتیکی (TXV) و شیر انبساط الکترونیکی (EEV) هستند که بسته به نوع چیلر و دقت مورد نیاز انتخاب میشوند. عملکرد صحیح شیر انبساط نقش مهمی در جلوگیری از برگشت مایع به کمپرسور و افزایش راندمان سیستم دارد.

شیر انبساط ترموستاتیکی (TXV)

شیر انبساط الکترونیکی (EEV)
6.6. کنترلکنندههای فشار در چیلر تراکمی
6.6.1. کنترل فشار بالا و پایین

High/Low Pressure Switch
این وسیله جهت کنترل کردن فشار دستگاه میباشد، دو لوله موئین در این کنترل وجود دارد که لوله LP را به قسمت مکش کمپرسور متصل کرده و لوله HP را به قسمت فشار بالا.
در سیستم چیلر کمپرسور باید با فشار مکش و دهش معینی کار کند.
هرگاه از این فشار کمتر یا بیشتر شود این کنترل عمل کرده و دستگاه را خاموش میکند.
کنترل فشار بالا و پایین قابل تنظیم میباشد.
در چیلر تراکمی با کندانسور آبی معمولاً فشار پایین را روی ۳۰ psi و فشار بالا را روی psi ۲۲۰ و با کندانسور هوایی فشار پایین را روی ۴۰ و فشار بالا را روی ۲۵۰ psi میتوان تنظیم کرد. اگر کمپرسور بر اثر فشار بالا قطع شود باید از سیستم رفع عیب شده و کلید ریست را فشار دهیم ولی اگر بر اثر فشار پایین قطع شود دوباره بر اثر افزایش گاز دستگاه روشن میشود.
6.6.2. کنترل فشار روغن

Oil Pressure Controller یا Oil Pressure Switch
این وسیله جهت کنترل کردن مداوم فشار روغن کمپرسور کاربرد دارد.
اگر در کمپرسور فشار روغن نباشد باعث صدمه دیدن آن میشود.
کنترل روغن دارای دو لوله موئین میباشد که یکی از آنها به قسمت ساکشن (مکش) کمپرسور و دیگری به قسمت فشار روغن کمپرسور متصل میشود. بین فشار مکش کمپرسور و فشار روغن باید حداقل ۱۰ psi فشار باشد در غیر این صورت کنترل روغن فرمان قطع میدهد. هنگامی که کنترل روغن احساس کند که فشار زیر ۱۰ psi است یک هیتر درداخل کنترل روغن شروع به گرم شدن میشود و پس از تقریباً ۹۰ ثانیه حرارت هیتر باعث قطع شدن جریان شده و کمپرسور خاموش میشود.
7. نحوه انتخاب چیلر مناسب
7-1. معیارهای مهم در انتخاب چیلر
انتخاب چیلر مناسب برای یک پروژه صنعتی یا تجاری به دلایل مختلفی پیچیده است. این تصمیم نه تنها بر کارایی و بهرهوری سیستم تأثیر میگذارد، بلکه میتواند هزینههای جاری را بهطور چشمگیری کاهش دهد. در این مقاله، به بررسی معیارهای مهم در انتخاب چیلر مناسب میپردازیم تا شما بتوانید تصمیم بهتری در این زمینه بگیرید.
7-1-1. نوع چیلر مناسب برای نیاز شما
در ابتدا، باید نوع چیلر مورد نیاز خود را انتخاب کنید. چیلرها به طور کلی به دو دسته چیلرهای تراکمی و چیلرهای جذبی تقسیم میشوند. برای کارایی بهتر در انتخاب چیلر، باید نیازهای خاص سیستم خود را بررسی کنید. به طور مثال، اگر به دنبال چیلری با ظرفیت بالا و مصرف انرژی پایین هستید، چیلر تراکمی ممکن است گزینه بهتری باشد.
7-1-2. ظرفیت چیلر
ظرفیت چیلر به طور مستقیم با نیاز حرارتی یا سرمایشی فرآیند یا محیط مورد نظر مرتبط است. بنابراین، یکی از اولین معیارهایی که باید به آن توجه کنید، ظرفیت چیلر است. ظرفیت چیلرها معمولاً بر اساس تن تبرید یا کیلووات اندازهگیری میشود. برای انتخاب صحیح، باید میزان بار حرارتی یا سرمایشی دقیق را محاسبه کرده و چیلری با ظرفیت مناسب انتخاب کنید.
7-1-3. نوع مبرد
انتخاب نوع مبرد یکی از جنبههای حیاتی در عملکرد چیلر است. برخی چیلرها از مبردهای سنتی مانند CFC یا HCFC استفاده میکنند، در حالی که دیگران از مبردهای سازگار با محیط زیست مانند R-134a یا R-410A بهره میبرند. انتخاب مبرد مناسب میتواند بر مصرف انرژی و تأثیرات زیستمحیطی چیلر تأثیرگذار باشد.
7-1-4. کیفیت و برند چیلر
کیفیت ساخت و برند چیلر میتواند تأثیر زیادی بر عمر مفید و کارایی دستگاه داشته باشد. انتخاب برندهای معتبر و شناخته شده، علاوه بر تضمین کیفیت بالا، امکان دریافت خدمات پس از فروش مناسب و قطعات یدکی با کیفیت را نیز فراهم میآورد.
7-1-5. هزینههای نگهداری و تعمیرات
هزینههای نگهداری و تعمیرات چیلر میتواند در بلندمدت تأثیر زیادی بر هزینههای کلی پروژه داشته باشد. به همین دلیل، انتخاب چیلری با هزینههای نگهداری پایین و عملکرد بالا ضروری است. بررسی فاکتورهایی مانند طول عمر مفید و خدمات پس از فروش برند، در این تصمیمگیری اهمیت دارد.
7-1-6. مصرف انرژی و بهرهوری
چیلرهایی که مصرف انرژی پایین و بهرهوری بالایی دارند، به طور طبیعی هزینههای عملیاتی کمتری را در طول زمان به همراه خواهند داشت. در انتخاب چیلر، به گواهیهای انرژی مانند Energy Star توجه کنید و مدلهایی را انتخاب کنید که از نظر مصرف انرژی بهینه هستند.
7-1-7. سایر ویژگیهای فنی
ویژگیهای فنی اضافی مانند سیستمهای کنترل دیجیتال، قابلیت اتصال به سیستمهای مدیریت ساختمان (BMS)، و امکان دسترسی راحت به بخشهای مختلف چیلر برای تعمیر و نگهداری، میتوانند نقش مهمی در انتخاب چیلر ایفا کنند.
نتیجهگیری:
انتخاب چیلر مناسب نیازمند بررسی دقیق و جامع معیارهای مختلف است. با توجه به نوع پروژه، ظرفیت مورد نیاز، نوع مبرد، و سایر ویژگیها، میتوانید چیلری را انتخاب کنید که نه تنها از نظر عملکرد بهینه باشد بلکه هزینهها را نیز کاهش دهد. در صورتی که نیاز به مشاوره بیشتر دارید، کارشناسان ما آماده ارائه راهنماییهای تخصصی برای انتخاب بهترین چیلر برای پروژه شما هستند.
7-2. تأثیر بهرهوری انرژی و مصرف برق در انتخاب چیلر: چرا باید به این فاکتورها توجه کنیم؟
در انتخاب چیلر مناسب، یکی از مهمترین عوامل مؤثر بر تصمیمگیری، بهرهوری انرژی و مصرف برق دستگاه است. چیلرهایی که مصرف انرژی بالایی دارند، نه تنها هزینههای عملیاتی بیشتری را برای شما به همراه خواهند داشت، بلکه ممکن است تأثیرات منفی بر محیط زیست نیز ایجاد کنند. به همین دلیل، در این بخش، به اهمیت بررسی مصرف انرژی و بهرهوری برق در انتخاب چیلر مناسب پرداخته و راهکارهایی برای انتخاب بهینهترین گزینه ارائه خواهیم داد.
1. بهرهوری انرژی و عملکرد چیلر
بهرهوری انرژی در چیلر به این معناست که دستگاه در ازای مصرف مقدار مشخصی از انرژی، چقدر توان سرمایشی یا حرارتی تولید میکند. چیلرهای با بهرهوری انرژی بالا قادر به انجام عملکرد مشابه یا بهتر در مصرف کمتر انرژی هستند. انتخاب چیلر با بهرهوری بالاتر میتواند تأثیر چشمگیری در کاهش هزینههای انرژی و همچنین افزایش بهرهوری سیستم سرمایشی یا گرمایشی شما داشته باشد.
2. گواهیها و استانداردهای انرژی
یکی از راههای شناسایی چیلرهای با مصرف انرژی بهینه، بررسی گواهیها و استانداردهای انرژی است. به عنوان مثال، گواهی ENERGY STAR یا کلاس انرژی A میتواند نشانگر مصرف پایین انرژی چیلر باشد. چیلرهای دارای این گواهیها معمولاً دارای سیستمهای بهینهسازی انرژی هستند که باعث کاهش مصرف برق و هزینههای جاری میشود.
3. میزان مصرف برق و هزینههای عملیاتی
چیلرها به طور معمول برق زیادی مصرف میکنند، به ویژه در طول ساعات کاری طولانی یا در فصول گرم. انتخاب چیلرهایی با مصرف برق کمتر، بهویژه در پروژههای با حجم بالا یا استفاده مداوم، میتواند تأثیر قابل توجهی در کاهش هزینههای ماهانه برق و هزینههای عملیاتی داشته باشد. در این راستا، چیلرهای هوا خنک و آب خنک به دلیل تفاوتهای در نحوه مصرف انرژی و شرایط عملکرد، باید به دقت انتخاب شوند.
4. انتخاب چیلر با استفاده از تکنولوژیهای پیشرفته
چیلرهای مدرن اغلب از تکنولوژیهای پیشرفته مانند کمپرسورهای متغیر سرعت (VSD) استفاده میکنند که بهطور خودکار توان مصرفی را بر اساس بار سیستم تنظیم میکنند. این ویژگی میتواند مصرف برق را تا حد زیادی کاهش دهد، زیرا کمپرسور تنها زمانی که نیاز به سرما یا گرما است، فعال میشود. این نوع چیلرها در مقایسه با مدلهای قدیمیتر که کمپرسور آنها همیشه با سرعت ثابت کار میکند، بهطور چشمگیری از نظر انرژی بهینهتر عمل میکنند.
5. تأثیرات زیستمحیطی
چیلرهایی که مصرف انرژی کمتری دارند، علاوه بر کاهش هزینههای مالی، به محیط زیست نیز کمک میکنند. با کاهش مصرف برق، میزان انتشار گازهای گلخانهای به حداقل میرسد و این امر موجب کاهش تأثیرات منفی بر تغییرات اقلیمی میشود. بنابراین، انتخاب چیلر با بهرهوری انرژی بالا نه تنها برای کاهش هزینهها، بلکه برای مسئولیتپذیری زیستمحیطی نیز حائز اهمیت است.
6. در نظر گرفتن هزینه اولیه و بهرهبرداری طولانیمدت
اگرچه چیلرهای با بهرهوری انرژی بالا ممکن است هزینه اولیه بیشتری داشته باشند، اما هزینههای عملیاتی و مصرف انرژی پایینتر در طول زمان میتواند این تفاوت هزینه را جبران کند. در نتیجه، انتخاب چیلر با بهرهوری انرژی بالا و مصرف برق کم، از لحاظ اقتصادی نیز میتواند گزینهای بهصرفه و کارآمد باشد.
نتیجهگیری:
تأثیر بهرهوری انرژی و مصرف برق در انتخاب چیلر نه تنها بر کاهش هزینهها و مصرف انرژی تأثیرگذار است، بلکه به بهبود عملکرد و کاهش اثرات زیستمحیطی کمک میکند. در انتخاب چیلر مناسب، باید به این جنبهها توجه ویژهای داشته باشید تا از هزینههای جاری کاسته و به بهرهوری بالاتر دست یابید. با انتخاب چیلر با مصرف انرژی بهینه، میتوانید مطمئن باشید که در بلندمدت، سرمایهگذاری شما به بهترین نحو بازدهی خواهد داشت.
8. نگهداری و تعمیر چیلرها
روشهای پیشگیری از خرابی چیلر: چگونه از آسیبهای احتمالی جلوگیری کنیم؟
چیلرها یکی از اجزای حیاتی در سیستمهای سرمایشی و گرمایشی هستند و عملکرد صحیح آنها برای اطمینان از راحتی و کارایی دستگاه بسیار مهم است. خرابیهای ناگهانی یا خرابیهای مکرر چیلر میتواند هزینههای بالای تعمیرات، توقف سیستم و مشکلات عملکردی برای کاربران به همراه داشته باشد. به همین دلیل، پیشگیری از خرابیهای چیلر اهمیت زیادی دارد. در این بخش، به روشهای موثر برای جلوگیری از خرابیهای چیلر و حفظ عملکرد بهینه دستگاه خواهیم پرداخت.
1. بازرسی و نگهداری منظم
یکی از مهمترین روشها برای پیشگیری از خرابی چیلر، انجام بازدید و نگهداری دورهای است. این بازدیدها باید شامل بررسی عملکرد اجزای مختلف چیلر، از جمله کمپرسور، کندانسور، اواپراتور، شیر انبساط و سیستمهای کنترل باشد. نگهداری منظم شامل تمیز کردن فیلترها، بررسی و تنظیم فشار گاز و روغن، تعویض قطعات فرسوده و بررسی سلامت سیستم برودتی است.
2. کنترل سطح مبرد و روغن
چیلرها برای عملکرد بهینه نیاز به مقدار مناسب مبرد و روغن دارند. کمبود مبرد یا روغن میتواند منجر به کاهش کارایی سیستم یا حتی خرابی قطعات حساس مانند کمپرسور شود. بنابراین، باید سطح مبرد و روغن بهطور منظم بررسی و در صورت نیاز تنظیم شود. این کار به افزایش عمر مفید چیلر و کاهش احتمال خرابی کمک میکند.
3. پاکسازی و نگهداری کندانسور
کندانسور یکی از اجزای کلیدی چیلر است که بهطور مستقیم با انتقال حرارت از مبرد به محیط خارجی در ارتباط است. تجمع گرد و غبار، کثیفی یا حتی زنگزدگی بر روی کندانسور میتواند موجب کاهش کارایی و افزایش مصرف انرژی چیلر شود. تمیز کردن منظم کندانسور و رفع هرگونه انسداد یا آلودگی از آن، میتواند عملکرد چیلر را بهینه کرده و از خرابیهای احتمالی جلوگیری کند.
4. کنترل دما و فشار سیستم
دما و فشار سیستم چیلر باید در محدودههای استاندارد باقی بماند تا از آسیب دیدن اجزای مختلف جلوگیری شود. سیستمهای فشار و دما را بهطور منظم بررسی کرده و اطمینان حاصل کنید که هیچ گونه انحرافی از محدودههای استاندارد رخ نمیدهد. نوسانات شدید دما و فشار میتواند به خرابیهای جدی در چیلر منجر شود.
5. استفاده از فیلترهای مناسب
فیلترهای هوا و آب در چیلرهای هوا خنک و آب خنک به حذف ذرات معلق و آلودگیها از سیستم کمک میکنند. بهویژه در سیستمهای آب خنک، استفاده از فیلترهای مناسب و تعویض به موقع آنها میتواند از آسیبهای جدی به سیستم جلوگیری کند. فیلترهای کثیف یا فرسوده نه تنها موجب کاهش کارایی چیلر میشوند، بلکه میتوانند منجر به مشکلات جدیتری مانند خرابی کندانسور یا اجزای دیگر شوند.
6. بررسی و تنظیم سیستمهای کنترل
چیلرهای مدرن معمولاً از سیستمهای کنترل پیشرفته برای نظارت و تنظیم عملکرد استفاده میکنند. این سیستمها ممکن است شامل ترموستاتها، فشارسنجها، سیستمهای کنترل دما و فشار، و سنسورهای هشداردهنده باشند. اطمینان از صحت عملکرد این سیستمهای کنترلی و تنظیمات صحیح آنها میتواند از خرابیهای ناشی از خطاهای انسانی یا سیستماتیک جلوگیری کند.
7. پیشگیری از یخزدگی در سیستمهای آب خنک
در سیستمهای چیلر آب خنک، یخزدگی ممکن است به دلیل دمای پایین آب یا مشکلات در گردش آب رخ دهد. این امر میتواند به خرابی اجزای داخلی چیلر و لولهها منجر شود. استفاده از سیستمهای ضد یخزدگی و نصب دماسنجها برای نظارت بر دمای آب و پیشگیری از یخزدگی ضروری است.
8. آموزش کارکنان
آموزش کارکنان و اپراتورهای چیلر در مورد اصول نگهداری و تعمیرات صحیح چیلر میتواند نقش مؤثری در جلوگیری از خرابیها داشته باشد. آموزشهای مستمر و آگاهی از مشکلات رایج چیلرها به اپراتورها کمک میکند تا قبل از وقوع خرابیهای بزرگ، مشکلات کوچک را شناسایی و رفع کنند.
نتیجهگیری:
نگهداری پیشگیرانه و انجام مراقبتهای منظم از چیلرها میتواند بهطور قابلتوجهی طول عمر دستگاه را افزایش دهد و از خرابیهای پرهزینه جلوگیری کند. با استفاده از روشهای صحیح پیشگیری، از جمله بازدیدهای منظم، کنترل سطح مبرد و روغن، تمیز کردن کندانسور، و نظارت بر سیستمهای کنترل، میتوانید چیلر خود را در شرایط بهینه نگه داشته و هزینههای تعمیرات و خرابیها را کاهش دهید.
مشکلات رایج چیلرها و راهکارهای حل آنها: شناسایی و رفع ایرادات سیستم سرمایشی
چیلرها بخش حیاتی بسیاری از سیستمهای تهویه مطبوع و سرمایشی هستند و خرابی یا اختلال در عملکرد آنها میتواند تاثیرات زیادی بر کارایی و راحتی محیط بگذارد. شناخت مشکلات رایج چیلرها و داشتن راهکارهای مناسب برای حل آنها میتواند عمر مفید دستگاه را افزایش دهد و از هزینههای اضافی جلوگیری کند. در این بخش، به بررسی مشکلات رایج چیلرها و راهکارهای مؤثر برای رفع آنها میپردازیم.
1. کمبود مبرد (گاز)
یکی از مشکلات رایج در چیلرها، کمبود مبرد یا نشتی در سیستم است که میتواند منجر به کاهش کارایی و افزایش فشار بر اجزای مختلف دستگاه شود. این مشکل معمولاً به دلیل فرسودگی لولهها، اتصالات ضعیف، یا خرابی واشرها رخ میدهد.
- راهکار: برای حل این مشکل، ابتدا باید نشت مبرد شناسایی و تعمیر شود. پس از رفع نشت، سطح مبرد باید بهطور دقیق تنظیم گردد. همچنین، نگهداری منظم و بررسی سیستم بهطور دورهای میتواند از بروز این مشکل جلوگیری کند.
2. گرمای بیش از حد کمپرسور
کمپرسور یکی از اجزای حساس چیلر است که در صورت کارکرد طولانی و در دماهای بالا، ممکن است دچار خرابی یا افت کارایی شود. گرمای بیش از حد میتواند به دلیل سطح پایین روغن، مبرد یا مشکلات تهویه باشد.
- راهکار: برای جلوگیری از گرمای بیش از حد کمپرسور، باید سطح روغن و مبرد بهطور منظم بررسی و تنظیم شود. همچنین، اطمینان حاصل کنید که سیستم تهویه کمپرسور بهدرستی عمل میکند و هیچگونه انسدادی در مسیر تهویه وجود ندارد. در صورت نیاز، از سیستمهای خنککننده اضافی برای کمپرسور استفاده کنید.
3. خروجی هوای گرم یا داغ
چیلرها معمولاً در حالت بهینه باید هوای سرد را به فضای مورد نظر منتقل کنند. اگر چیلر به جای هوای سرد، هوای گرم یا داغ پمپاژ کند، نشاندهنده وجود یک مشکل جدی است.
- راهکار: در ابتدا، باید بررسی کنید که آیا سیستم مبرد بهدرستی عمل میکند یا خیر. مشکلاتی مانند نشتی مبرد، انسداد در لولهها یا خرابی کندانسور میتوانند باعث کاهش کارایی چیلر و افزایش دمای خروجی هوا شوند. تعمیر و نگهداری دقیق این اجزا میتواند به رفع این مشکل کمک کند.
4. کثیفی کندانسور
کندانسور یکی از اجزای اصلی چیلر است که بهطور مستقیم با انتقال حرارت از مبرد به محیط خارجی در ارتباط است. تجمع گرد و غبار، آلودگی یا کثیفی بر روی کندانسور میتواند به کاهش عملکرد چیلر و افزایش مصرف انرژی منجر شود.
- راهکار: برای رفع این مشکل، باید کندانسور بهطور منظم تمیز شود. همچنین، اطمینان حاصل کنید که فضای اطراف کندانسور از آلودگیها و موانع باز باشد تا هوای آزاد بهراحتی جریان پیدا کند.
5. مشکلات در شیر انبساط
شیر انبساط وظیفه تنظیم جریان مبرد به اواپراتور را دارد. خرابی یا انسداد این شیر میتواند باعث نوسانات دما و فشار در سیستم شود و کارایی چیلر را بهشدت کاهش دهد.
- راهکار: در صورتی که شیر انبساط خراب شود یا به درستی عمل نکند، باید آن را بررسی و در صورت نیاز تعویض کنید. همچنین، از تنظیم دقیق شیر انبساط بهطور منظم اطمینان حاصل کنید تا جریان مبرد بهطور صحیح مدیریت شود.
6. یخزدگی در اواپراتور
یخزدگی در اواپراتور میتواند بهدلایل مختلفی مانند گردش ضعیف هوا، نشت مبرد یا مشکلات در ترموستات ایجاد شود. این مشکل میتواند منجر به افت کارایی و خرابی دستگاه شود.
- راهکار: برای جلوگیری از یخزدگی، باید دمای سیستم و جریان هوا بهطور دقیق تنظیم شود. بررسی و تنظیم ترموستات بهطور منظم نیز از اهمیت بالایی برخوردار است. همچنین، در صورت بروز یخزدگی، باید فرآیند ذوب کردن بهسرعت انجام شود و علت اصلی یخزدگی شناسایی و رفع گردد.
7. صداهای غیرعادی در سیستم
اگر چیلر صدای غیرعادی ایجاد کند، مانند صداهای زوزهای یا تق تق، ممکن است نشاندهنده مشکلاتی در کمپرسور، موتور یا سایر قطعات داخلی باشد.
- راهکار: در این مواقع، باید بلافاصله به بررسی دقیق اجزای داخلی چیلر پرداخته و علت صدا را شناسایی کنید. در صورتی که صدا از کمپرسور ناشی میشود، ممکن است نیاز به تعمیر یا تعویض قطعه باشد. همچنین، بررسی و تنظیم دقیق قطعات موتور و مکانیکی نیز از اهمیت برخوردار است.
نتیجهگیری:
شناسایی و رفع مشکلات رایج چیلرها میتواند عملکرد سیستم سرمایشی را بهطور چشمگیری بهبود بخشد و هزینههای اضافی تعمیرات را کاهش دهد. با انجام نگهداری و بررسیهای دورهای و اقدام به موقع برای رفع ایرادات، میتوان از بروز خرابیهای بزرگ جلوگیری کرد و عمر مفید چیلر را افزایش داد.
9. نتیجهگیری
اهمیت چیلر در صنعت و ساختمان: نقش حیاتی در بهبود سیستمهای سرمایشی و تهویه مطبوع
چیلرها بهعنوان یکی از اجزای اصلی سیستمهای سرمایشی و تهویه مطبوع در صنایع مختلف و ساختمانها، نقش حیاتی در فراهم آوردن شرایط بهینه برای کارایی بهتر، راحتی بیشتر و حفظ سلامت افراد دارند. از صنایع بزرگ گرفته تا ساختمانهای مسکونی و تجاری، چیلرها بهطور گستردهای برای تأمین هوای خنک و تنظیم دما استفاده میشوند. در این بخش، به بررسی اهمیت چیلر در صنایع مختلف و تأثیر آن بر سیستمهای ساختمان میپردازیم.
1. نقش چیلرها در بهبود عملکرد سیستمهای تهویه مطبوع
در ساختمانها، سیستمهای تهویه مطبوع بهمنظور ایجاد فضای داخلی مطلوب و سالم طراحی میشوند. چیلرها با فراهم آوردن سرمایش دقیق و مؤثر، به کنترل دمای فضای داخلی کمک میکنند. این دستگاهها با جذب گرمای محیط و تبدیل آن به هوا یا آب سرد، از گرم شدن غیرقابلتحمل محیط جلوگیری میکنند. در نتیجه، افراد در محیطهای مسکونی و تجاری احساس راحتی بیشتری خواهند داشت و مصرف انرژی بهطور مؤثری کاهش خواهد یافت.
2. چیلرها در صنایع مختلف: از تولید تا ذخیرهسازی
در صنعت، بهویژه در صنایعی مانند صنایع شیمیایی، دارویی، غذایی و تولید تجهیزات الکترونیکی، دما یکی از عوامل حیاتی در فرآیند تولید است. چیلرها بهعنوان سیستمهای سرمایشی صنعتی، کمک میکنند تا دما در سطح مطلوب برای فرآیندهای تولید و ذخیرهسازی حفظ شود. برای مثال، در صنایع دارویی، حفظ دمای دقیق در انبارها برای نگهداری محصولات حساس مانند داروها و واکسنها ضروری است. به همین دلیل، وجود چیلرهای قدرتمند و با کارایی بالا در این صنایع از اهمیت ویژهای برخوردار است.
3. صرفهجویی در انرژی و هزینهها
چیلرهای مدرن نهتنها بهعنوان دستگاههای سرمایشی مؤثر عمل میکنند، بلکه به کاهش هزینههای انرژی نیز کمک میکنند. انتخاب چیلر مناسب با بهرهوری انرژی بالا میتواند هزینههای سرمایش را در ساختمانها و صنایع بهطور چشمگیری کاهش دهد. با استفاده از فناوریهای جدید مانند چیلرهای اینورتر و چیلرهای هوشمند، مصرف انرژی کاهش یافته و به حفظ محیطزیست کمک میشود.
4. حفظ سلامت و راحتی افراد
در ساختمانهای مسکونی و تجاری، کیفیت هوا و دما تأثیر زیادی بر سلامت و راحتی افراد دارد. چیلرها با کنترل دقیق دما و رطوبت، شرایط مطلوبی برای کار و زندگی فراهم میآورند. همچنین، در مکانهایی که شرایط خاص آبوهوایی وجود دارد، مانند مناطقی با هوای گرم و مرطوب، چیلرها نقش کلیدی در بهبود کیفیت زندگی و حفظ سلامت افراد دارند.
5. پیشرفتهای فناوری و آینده چیلرها
چیلرهای جدید با استفاده از فناوریهای پیشرفته، قادر به عملکرد بهینهتر و مصرف انرژی کمتر هستند. فناوریهایی مانند سیستمهای هوشمند و سازگار با محیطزیست، بهویژه چیلرهای مبتنی بر گازهای مبرد طبیعی و چیلرهای سرمایشی با انرژی خورشیدی، بهطور قابلتوجهی کارایی را افزایش دادهاند. با پیشرفت این فناوریها، چیلرها به ابزارهایی کلیدی در کاهش تأثیرات زیستمحیطی و افزایش بهرهوری تبدیل شدهاند.
نتیجهگیری:
چیلرها بهعنوان بخشهای حیاتی در سیستمهای سرمایشی و تهویه مطبوع در صنایع و ساختمانها، نقش بزرگی در بهبود راحتی، کاهش هزینهها و حفظ سلامت افراد ایفا میکنند. انتخاب و نگهداری صحیح چیلرها، علاوه بر افزایش بهرهوری انرژی، میتواند به توسعه پایدار و بهبود شرایط محیطزیست کمک کند. با توجه به اهمیت این دستگاهها در صنایع مختلف، سرمایهگذاری در چیلرهای مدرن و بهینه، آیندهای بهتر را برای صنعت و ساختمانها رقم خواهد زد.
توصیههای نهایی برای انتخاب و نگهداری چیلر: راهکارهایی برای بهرهوری بیشتر و افزایش عمر مفید دستگاه
چیلرها بهعنوان یکی از اجزای اساسی سیستمهای سرمایشی و تهویه مطبوع، نقشی حیاتی در فراهم آوردن شرایط دمایی مطلوب در ساختمانها و صنایع دارند. برای بهرهمندی بیشتر از این دستگاهها و افزایش طول عمر آنها، توجه به انتخاب درست و نگهداری منظم ضروری است. در این بخش، به ارائه توصیههای نهایی در خصوص انتخاب و نگهداری چیلر میپردازیم تا به شما کمک کند دستگاهی مناسب با عملکرد بالا و عمر طولانی داشته باشید.
1. انتخاب چیلر مناسب بر اساس نیاز خاص
انتخاب چیلر باید با توجه به نوع کاربرد، ظرفیت سرمایشی مورد نیاز و شرایط محیطی انجام شود. پیش از خرید چیلر، توجه به عواملی مانند نوع ساختمان (مسکونی، تجاری، صنعتی)، فضای تهویهشده و دمای مورد نظر ضروری است. در بسیاری از مواقع، استفاده از چیلرهای هوشمند و اینورتر که قابلیت تنظیم ظرفیت بر اساس نیاز را دارند، میتواند بهطور چشمگیری مصرف انرژی را کاهش دهد.
2. مراقبت از بهرهوری انرژی
یکی از نکات کلیدی در انتخاب چیلر، توجه به بهرهوری انرژی و کاهش هزینههای عملیاتی است. انتخاب چیلرهای با رتبه انرژی بالا، بهویژه در مناطق گرم، میتواند مصرف انرژی را به حداقل برساند. همچنین، نصب سیستمهای کنترل هوشمند برای تنظیم دما و زمانبندی عملکرد چیلرها، کمک به صرفهجویی در مصرف برق و کاهش هزینهها میکند.
3. نگهداری منظم برای افزایش عمر مفید دستگاه
چیلرها برای عملکرد بهینه به نگهداری منظم و مراقبتهای دورهای نیاز دارند. بررسیهای دورهای، مانند چک کردن سطح مبرد، تمیز کردن فیلترها، بازبینی کندانسورها و اواپراتورها و سرویسهای سالانه بهوسیله تکنسینهای مجاز، از ایجاد خرابیهای بزرگ جلوگیری میکند و عمر مفید دستگاه را افزایش میدهد.
4. بررسی و اصلاح فشارهای داخلی دستگاه
سیستمهای کنترلی چیلرها معمولاً فشار مبرد را کنترل میکنند. اطمینان از سلامت این سیستمها و کنترل منظم فشارهای داخلی میتواند از خرابیهای احتمالی جلوگیری کند. نگهداری صحیح از کنترلکنندههای فشار و شیرهای انبساط، بهویژه در چیلرهای تراکمی، به جلوگیری از مشکلات جدی کمک خواهد کرد.
5. آموزش و آگاهی کارکنان
آگاهی از نحوه عملکرد و نگهداری چیلرها به کارکنان کمک میکند تا بهتر از دستگاهها استفاده کرده و از بروز مشکلات جلوگیری کنند. انجام آموزشهای دورهای و مستمر برای اپراتورها و کارکنان مربوطه از اهمیت ویژهای برخوردار است تا بهصورت حرفهای چیلرها را نگهداری کرده و از بروز خرابیهای پرهزینه جلوگیری کنند.
6. انتخاب شرکت معتبر برای نصب و سرویسدهی
انتخاب یک شرکت معتبر برای نصب و نگهداری چیلر، نقش مهمی در عملکرد بهینه و طول عمر دستگاه دارد. شرکتهای متخصص با تجربه در نصب و تعمیر چیلرها، میتوانند به شما کمک کنند تا از دستگاههایی با بالاترین کیفیت استفاده کرده و از تعمیرات و نگهداری بهطور حرفهای بهرهمند شوید.
نتیجهگیری:
انتخاب چیلر مناسب و نگهداری صحیح از آن، میتواند تأثیر زیادی در بهرهوری انرژی، کاهش هزینهها و افزایش عمر مفید دستگاه داشته باشد. با توجه به توصیههای ذکر شده، میتوانید چیلری انتخاب کنید که متناسب با نیاز شما باشد و از عملکرد بهینه آن بهرهمند شوید. همچنین، انجام سرویسهای دورهای و مراقبتهای لازم به شما کمک خواهد کرد تا سیستم سرمایشی شما همیشه در بهترین شرایط کاری قرار داشته باشد.
10. سفارش ساخت و تولید چیلر صنعتی
چیلر صنعتی و چیلر زیر صفر صنعتی، یکی دیگر از محصولات تبرید صنعتی ساخت شرکت بام تبرید سازان است. این چیلرها ازنوع تراکمی با کمپرسور اسکرو و رفت و برگشتی در ظرفیت های 5 الی 1000تن در دو نوع آب خنک و هوا خنک و با قابلیت کارکرد با انواع مبردها نظیر R-22 , R-134a , R-407c (بنا به درخواست مشتری) با مشخصات فنی ذیل ساخته می شوند.
در ضمن برای اطلاع از قیمت چیلر صنعتی یا سفارش ساخت چیلر صنعتی تولید شرکت بام تبرید سازان میتوانید به لینک زیر مراجعه نمایید:
11. سفارش ساخت و تولید چیلر تهویه مطبوع
چیلر تهویه مطبوع یکی از محصولات تهویه مطبوع است که ساخت آن توسط شرکت بام تبرید سازان انجام میپذیرد. این چیلرها از نوع تراکمی با کمپرسور اسکرو و رفت و برگشتی و اسکرال در ظرفیت های 3 الی 1200 تن در دو نوع آب خنک و هوا خنک (به صورت یکپارچه و مجزا ) و با قابلیت کارکرد با انواع مبردها نظیر R-22 , R-134a , R-407c (بنا به درخواست مشتری) ساخته می شوند.
برای اطلاع از قیمت چیلر تهویه مطبوع یا سفارش ساخت چیلر تهویه مطبوع تولید شرکت بام تبرید سازان میتوانید به لینک زیر مراجعه نمایید:
در ضمن مشاوره با کارشناسان بام تبرید سازان، از طریق تماس با ما یا پر کردن فرم تماس در همین صفحه، جزئیات درخواست خود را برای ما ارسال کنید.
